Схема пространственного, стерео и псевдостереофонического звучания на TDA-3810

Основные технические характеристики

Напряжение питания         4,5-16,5 В

Входное наряжеие, max             2 В

Коэффициент передачи        0,8-1,2

Коэффициент гармоник            0,1 %

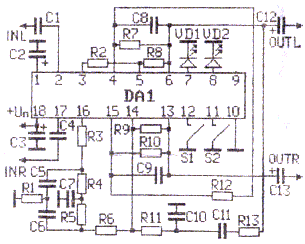

Рис 1. Принципиальная схема и внешний вид печатной платы

R1               - 11k;         C5,C6         - 0,015;

R2,R7,R8,R10,R12 - 10k;         C7            - 0,033;

R3,R6            - 16k;         C8,C9         - 3900pF;

R4,R5            - 22k;         C10           - 0,022;

R9               - 100k;        C11           - 0,01;

R11              - 20k;         C12,C13       - 4,7x16в;

R13              - 18k;         VD1,VD2       - АЛ307;

C1,C4            - 0,15;        DA1           - TDA3810.

C2,C3            - 100,0x16в;

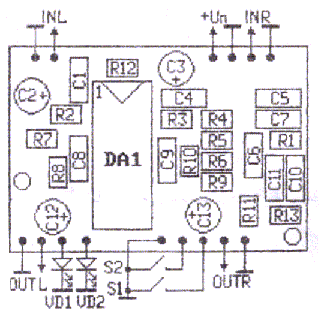

Рис 2. Схема расположения элементов на плате
